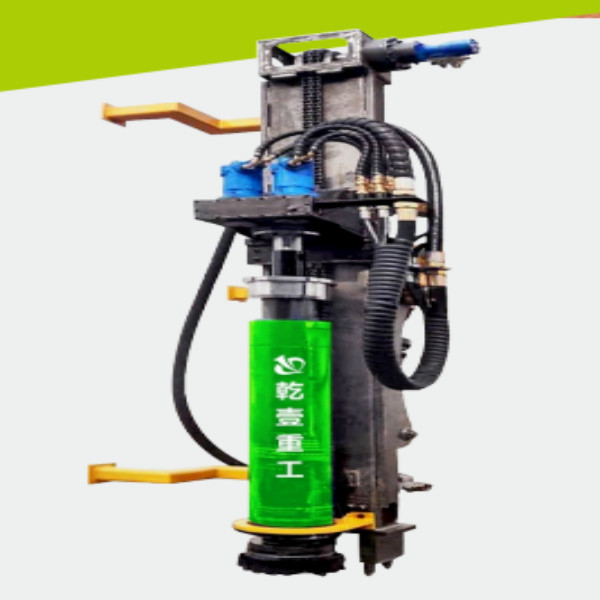

자동화된 암석 드릴링 운영 밝은 곳 분석 :
1.굴삭기 드릴 기계의, 그리고 다중기계 교환 (드릴, 충격 드릴, 드릴을 줄이 ) 위의 똑같은 트랙에서 변화를 실현합니다,
다목적 기계를 달성합니다
2.굴삭기의 변환은 굴삭기의 원기능, 더 편리한 제 2 아암에 가기 위한 어떤 필요에 영향을 미치지 않습니다
대체 (30 분이 굴삭기에 복구될 수 있습니다), 편리 설치와 분해, 빨리 드릴링 속도, 더 적은 에너지
소모
3.굴삭기가 다른 경사에 멈추어 설 때, 그것은 드릴링 수직을 유지할 수 있도록, 변동 유압원통을 추가하세요.
상술 & 기술적인 매개 변수
| 천공 직경 장비의 상응한 테이블을 -추천된 | ||||
| 구멍 직경 (밀리미터) | 200 | 300 | 350 | 400 |
| 어댑터 굴삭기 (톤) | 6-12 | ≥12 | ≥15 | ≥20 |
| 드릴 파이프 (밀리미터)의 지름 | 89 | 112 | 112 | 122 |
| 적응할 수 있는 비트 직경 (밀리미터) | 200 | 300 | 350 | 400 |
| 공기 압축기 (밀리미터)의 크기 | 3000x1800x2000 | 3500x1950×2030 | 3000x2100×2200 | 4486x2100x2180 |
| 공기 압축기 무게 (킬로그램) | 3200 | 4800 | 5150 | 6000 |
| 디젤 엔진 전력 (에이치피) | 260 | 395 | 500 | 550 |
| 치환 (m3/min) | 19 | 29 | 31 | 40 |
| 구멍을 뚫기 위한 굴삭기의 매개 변수의 -테이블 | |||
| 전체적인 차원 (밀리미터) | 5150x1200x860 | 압축 공기 압력 (Mpa) | 0.8-1.2 |
| 체중 (킬로그램) | 1100 | 압축된 공기 출력흐름 (m3/min) | 15-40 |
| 어댑터 굴삭기 (톤) | ≥6 | 파우더 수세식 매체 | 압축된 공기 |
| 구멍 직경 (밀리미터) | 90-400 | 영향 매체 | 압축된 공기 |
| 드릴 파이프 지름 (밀리미터) | 76-122 | 충격 주파수 (Hz) | 27-47 |
| 이용 가능한 드릴 파이프 길이 (m) | ≤3.7 | 충격 에너지 (J) | 72-300 |
| 최대 한 개의 전진 길이 (m) | 2.5 | 충격 전력 (kW) | 3.24-15 |
| 최대 시추공 깊이 | 30 | 회전 속도 (rpm) | 180-220 |
| 유압 시스템 압력 (Mpa) | ≥18 | 최대 회전하는 토크 (N·m) | 8000N.M |
| 유압 시스템 흐름 속도 (L/min) | 80-100 | 회전력 (kW) | 4-6.9 |
| 유행성 압력 시스템 매체 | L-HM46 내마모성 작동유 | ||
